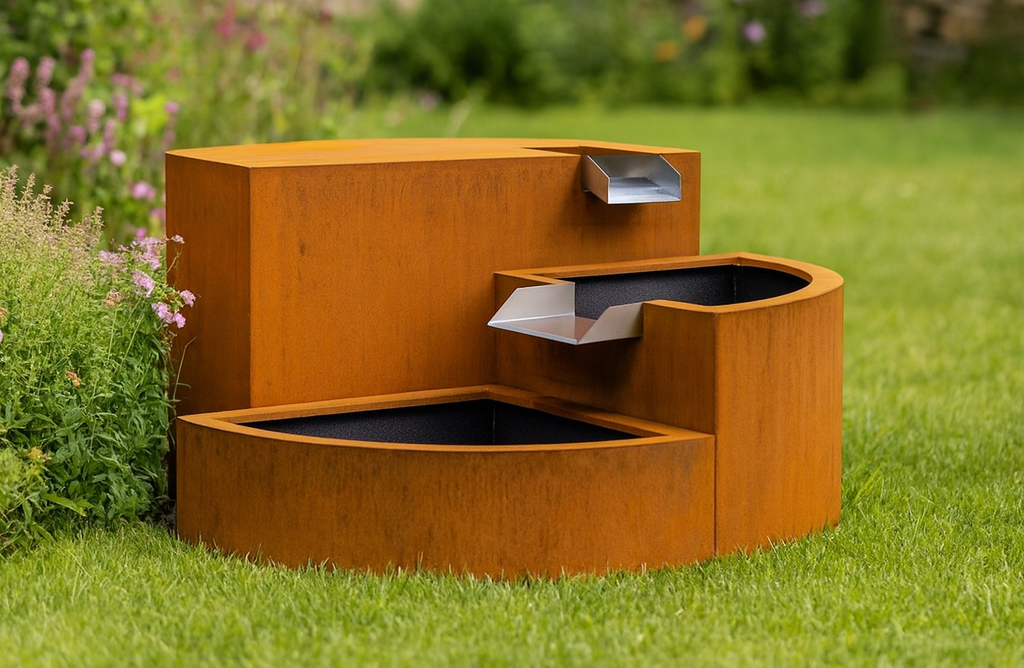

Set Wassertrog AQUA LINEA und AQUA BLOCK RUND

Material und Oberfläche

– Cortenstahl S355J2W+N (Werkstoff-Nr. 1.8965)

– Oberfläche auf den Sichtseiten (nur Vorderseite) optisch vorgerostet

Abmessungen Wasserbecken 1

– Kreissegment (Viertelskreis 90°)

– Länge: 750 mm

– Breite: 750 mm

– Einseitig gerundet mit Radius: ca. 750 mm

– Höhe: 500 mm

– Oberkante Wassertrog 60 mm breit, 20 mm innen nach unten gekantet

– Wasserkante ca. 70 mm unter OK

Abmessungen Wasserbecken 2

– Kreissegment (Viertelskreis 90°)

– Länge: 750 mm

– Breite: 750 mm

– Einseitig gerundet mit Radius: ca. 750 mm

– Höhe: 250 mm

– Oberkante Wassertrog 60 mm breit, 20 mm innen nach unten gekantet

– Wasserkante ca. 50 mm unter OK

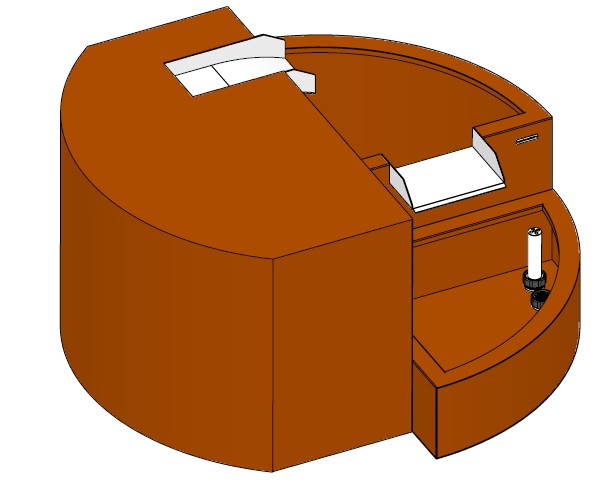

Abmessungen AQUA BLOCK

– Breite: 1.200 mm

– Tiefe: 750 mm

– Rückseite gerundet mit R= 750 mm

– Höhe: 750 mm

– Zum Anstellen von hinten an Wassertrog 1 + 2

– Mit Revisionsöffnung zum Schrauben

Aufbau und Ausführung

– Hochwertige, elastische, UV-stabile, schwarze und wasserfeste Gartenmetall®-Kunststoffbeschichtung im Wassertrog

– Alle Ecken und Kanten rund abgekantet, verschweißt und eben verschliffen

– Fundament: bauseitig

Wasserschütte

– Position: geraden Seitenwand, rechts, gemäß Abbildung, 170 mm vom rechten Rand entfernt

– Edelstahl, 5 mm

– Breite Wasserschütte: 200 mm

– Höhe Wasserschütte: 100 mm

– Auskragung Wasserschütte: 100 mm

Pumpe

– Nenn-Pumpleistung: 5.000 l/h

– Zur Installation im Wasserbecken oder trocken z.B. in einem Technikschacht

– Stromanschluss 220 V

– Mit 10 m Kabel und Schukostecker (Typ CEE /4)

– 45 Watt

– Fabrikat AQUA MAX

– Inkl. Anschlussmaterial für Spiralschlauch 1" (ø25 mm)

– Farbe schwarz, Kunststoff

– Zur Installation im Trockenen geeignet

– Extra leise Bauart

Position Pumpe – Vorbereitung

– Variante B: in dem AQUA BLOCK

Hinweise

– Bei Cortenstahl kann es insbesondere in den ersten Jahren zu einer Rostablösung von bis zu 0,05 mm der Oberfläche kommen. Die Aufstellung ist so zu planen, dass diese Rostablösung definiert ablaufen kann.

– Die Wasserpumpe ist nicht frostsicher und ist daher im Winter vor Frost zu schützen.
